表壓和絕壓有哪些區別以及如何轉換？
在工業生產和日常生活中，壓力無處不在。工業上有“表壓”和“絕壓”，生活中也有“表壓”和“絕壓”。了解不同壓力類型，讓各種壓力為我所用。
表壓(Gauge Pressure)，也稱計示壓力，一般指壓力表或壓力變送器的測量壓力，其零點是大氣壓。
絕壓(Absolute Pressure)，juedui壓力的簡寫，是物體承受的實際壓力，其零點為juedui真空。
區分表壓和絕壓之間差異的zui簡單辦法就是基準(零點)不同。
工程實際應用中，絕大多數應用的壓力表或壓力變送器選擇的測量類型為表壓。
表壓是一個相對壓力(Relative Pressure)，是一種以大氣壓力作為基準的壓力表示方法，也就是當壓力表放在空氣中或所測量系統的壓力等于當?shù)卮髿鈮簳r(shí)，其指示值為0。
在工業過程控制和科學實驗等領域絕壓表也有一定的應用。
絕壓是一種以juedui真空作為基準的壓力表示方法，絕壓表是直接測量juedui壓力的壓力表。當絕壓表放在空氣中時其指示值為當?shù)卮髿鈮海挥挟?dāng)絕壓表所測量系統處于juedui真空時，指示值才為0。
綜上所述，表壓和絕壓相差1個當?shù)卮髿鈮毫Γ哧P(guān)系式如下：表壓＝絕壓-大氣壓

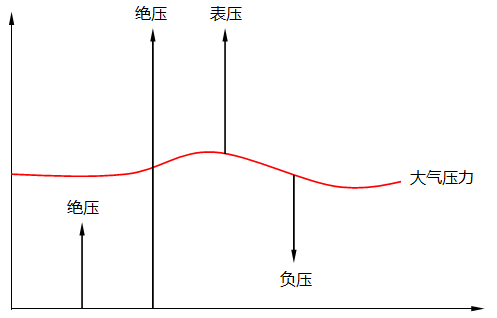

表壓、絕壓和負壓關系示意圖
例如：表壓為0.5MPaG，根據上述公式絕壓=(0.5+0.101325)MPaA=0.601325MPaA。
注1：嚴格意義上，大氣壓需要根據工況來確認，與當?shù)氐暮０魏吞鞖馇闆r有一定關系。很多時候，為了方便大氣壓都直接取了標準大氣壓1atm=101.325kPa。
注2：根據對應的英文單詞Gauge和Absolute的簡寫，通常在標準單位后加上后綴“G”或“A”用于規范表示表壓和絕壓，在設計院提供的資料中基本會采用此種格式。
注3：如果在應用中使用表壓傳感器，而實際測量任務是測量絕壓，則須***預期以下額外誤差：
①由天氣變化引起的±30mbar
②當位置發生變化時，zui高可達200mbar(如從海平面上升至2000m)
根據測量范圍的不同，這些誤差可能會很大(如在測量范圍為1bar時的氣動裝置中)或可忽略不計(如在400bar的液壓裝置中)。
標準大氣壓(Standard Atmospheric Pressure，atm)值是由意大利物理學家托里拆利(Torricelli)在1644年提出的，同年他還合作發明了水銀氣壓計。可惜的是天嫉英才，在1647年托里拆利時年39歲時，突然一病不起與世長辭。
在工程實踐中，區分清楚表壓和絕壓非常必要。比如一般氣體的工況體積流量轉換為標況體積流量等很多計算都涉及到壓力，您明確計算時采用的是表壓還是絕壓?jiǎn)幔?br/>
為了便于記憶，我們回想一下，表壓是相對于大氣壓力進行測量的，由于海拔高度或天氣條件引起的大氣壓力變化會直接影響表壓的測量精度。換句話說，表壓的測量并不準確，而絕壓總是確定的。
因?yàn)榻^壓是確定的，所以各種公式和計算中所采用的壓力基本都為絕壓。
zui后，為了確保測量結果的準確性和可靠性，需根據壓力表和壓力變送器的精度等級和使用環境等因素定期進行校準和檢定。
