工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。根據國家規定，我廠從1987年起開始生產符合IEC國際標準分度號的鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶，應符合JB/T9238-1999標準。
主要技術指標
◆溫度測量范圍和允許誤差
熱電偶類別 | 代號 | 分度號 | 測溫范圍℃ | 允許誤差Δt℃ |
鉑銠30-鉑銠6 | WRR | B | 0～1800 | ±1.5℃或±0.0025ㄧtㄧ |
鉑銠10-鉑 | WRP | S | 0～1600 | ±1.5℃或±0.0025ㄧtㄧ |
鎳鉻-鎳硅 | WRN | K | 0～1300 | ±2.5℃或±0.0075ㄧtㄧ |
鎳鉻-銅鎳 | WRE | E | 0～800 | ±2.5℃或±0.0075ㄧtㄧ |
注：“t”為感溫元件的實測溫度。
◆熱響應時間：在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
◆熱電偶公稱壓力：一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關。
◆熱電偶***小置入深度：應不小于其保護管外徑的8~10倍（特殊產品例外）。
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa
a.對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于100MΩ·m
即：Rr·L≥100MΩ·m L＞1m（式中：Rr-熱電偶的常溫絕緣電阻值MΩ L-熱電偶的長度.m）
b.對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100MΩ
◆上限溫度絕緣電阻：熱電偶的上限溫度絕緣電阻應不小于下表規定：
上限溫度tm ℃ | 試驗溫度t ℃ | 電阻值 MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
工作原理

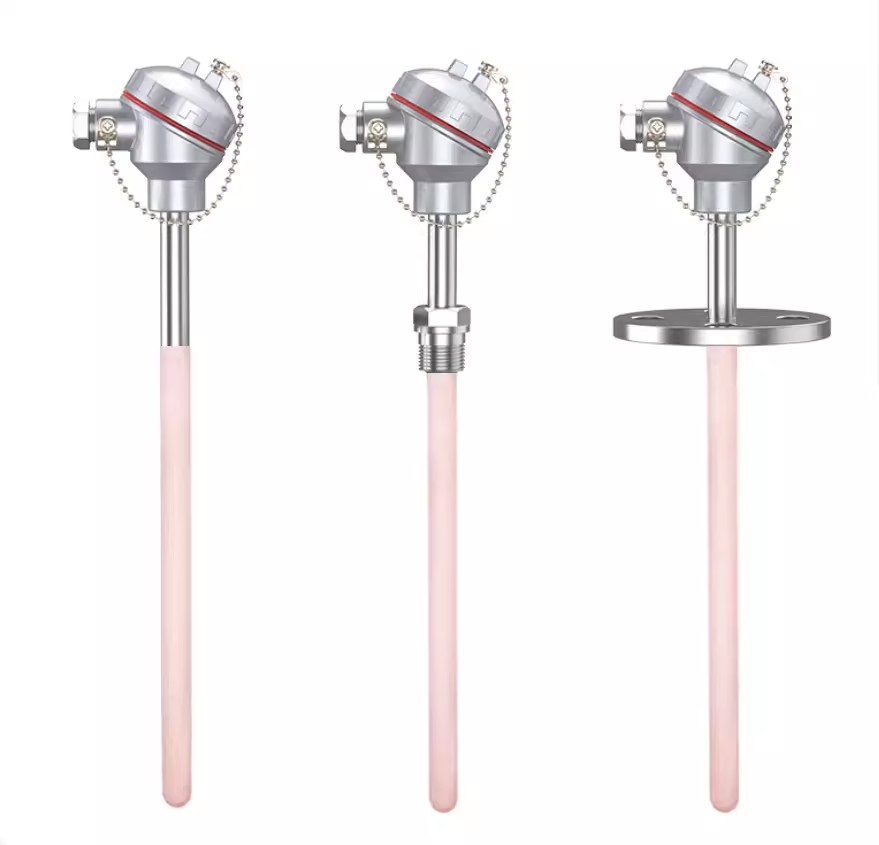

熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路時產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各安裝固定裝置
