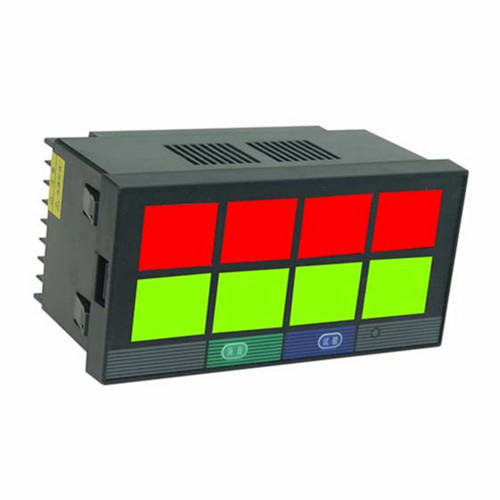

ATD-X803帶錄音閃光報警控制儀可與各種SWP系列控制儀表或其他接點式控制檢測儀表配套使用，可同時檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前狀態值。
技術參數
輸入信號 | 無源接點開關量（常開或常閉） 電平輸入控制信號（高電平或低電平），高電平≥4V |
輸出信號 | 報警輸出：輸出一對無源常開觸點開關（報警時閉合）。觸點動作同步于報警音響。觸點容量5A/24VDC、5A/220VAC 喇叭輸出：輸出一對喇叭驅動，可外接8Ω/1W 喇叭發聲 |
技術指標 | 線路輸入電阻：≥50Ω 錄放音長度：6秒/路 供電電源：交流AC220V，直流DC24V。 功 耗：報警時≤5W，無報警時≤0.5W |
使用環境 | 相對溫度 -10～50℃ 相對濕度 ≤85%RH， 無結露、無腐蝕性氣體 大氣壓力 86～106kPa |
產品選型
型 號 | 代 碼 | 說 明 | ||||||
ATD- | □ | □□□ | -□ | -□ | -□ | -□ | -□ | |
特征 | X | 參數顯示：八位高亮度LED通道顯示 | ||||||
控制作用 | 803 | 閃光報警儀 | ||||||
通訊方式 | □ | 0：無通訊；2：RS-232；8：RS-485 | ||||||
指示方式 | D N R | 八段數碼管指示 平面LED指示（無通訊） 平面LED指示（帶錄放音功能） | ||||||
輸入信號 | A B C D | 接點式閉路報警 接點式開路報警 標準TTL電平 特殊規格 | ||||||
饋電輸出 | P | DC24V饋電輸出 | ||||||
供電方式 | W T | DC24V供電 AC85-260V供電（開關電源） AC220V供電（線性電源，可省略） | ||||||
注：平面LED指示的閃光報警器無通訊。
